CENTRAL TÉRMICA MANANTIAL ESPEJO

Instalaciones

Objetivo del Proyecto

Abastecer con Gas Natural por medio de un Gasoducto Virtual, a un grupo de generadores eléctricos ubicados en la mina Manantial Espejo, ubicada a 60 km. de Gobernador Gregores en la Provincia de Santa Cruz.

Para ello fue necesario de la instalación de una planta de compresión de gas natural, en módulos de GNC en el punto de suministro en Yacimiento Lomita La costa, ubicada a 25 km. de Caleta Olivia en la Provincia de Santa Cruz y a 550 Km de la planta de Generación.

Los módulos de GNC son trasladados mediante semirremolques hasta el punto de abastecimiento indicado.

Las obras que se realizaron son las siguientes:
- Una Planta de Carga en Mina Manantial Espejo con Instalación de Compresores y almacenamiento necesario para abastecer la demanda de los generadores.
- Una Planta de Descarga en Yacimiento Lomita La Costa con Instalación de Planta Reguladora y almacenamiento necesarios para abastecer la demanda de los generadores.
- Planta de generación con 5 motores a gas natural, con un potencia total nominal de 8 Mw

Generalidades sobre el Sistema de Abastecimiento (Gto Virtual)

El sistema de distribución modular de gas, fundamenta su tecnología en conceptos de diseño totalmente modulares que permiten la construcción de instalaciones en forma rápida, sencilla y económica y, que a su vez posibilita un crecimiento proporcional al incremento de la demanda.

La tecnología utilizada para viabilizar este proyecto está compuesta de 6 componentes:

- Sistema de Compresión, los compresores comprimen el gas en la estación cabecera para el llenado de los módulos del sistema.
- Módulos de Almacenamiento y Transporte, es el recipiente donde el GAS NATURAL COMPRIMIDO es almacenado y transportado de la estación de compresión a las plantas de almacenamiento y regulación ubicadas en los distintos puntos satélites.
- Sistema para Transporte de Módulos, el semiremolque con una capacidad para transportar 4 (cuatro) Módulos a una presión de 200. El mismo juntamente con el camión tractor forma el vehículo de transporte de GAS NATURAL COMPRIMIDO, que será el encargado de llevar el fluido a al punto de abastecimiento y descargar los MAT, en la que se regulara a 4 bar para poder inyectarlos con posterioridad a la red de distribución.
- Islas de Carga y Descarga de Módulos, cada semirremolque será cargado a través de un sistema de acople rápido dispuesto en una isla de carga conectado a los compresores. La descarga del semirremolque en la planta satélite se realizará por un acople rápido dispuesto en una isla de descarga conectada a la planta reguladora..
- Planta de Regulación, la misma regulan la presión de los módulos (200 bar) en forma segura y sencilla a fin de adecuarla a las presiones necesarias para la alimentación de los generadores (1,5 a 4 bar). El equipo está dispuesto en el predio de la planta de descarga.

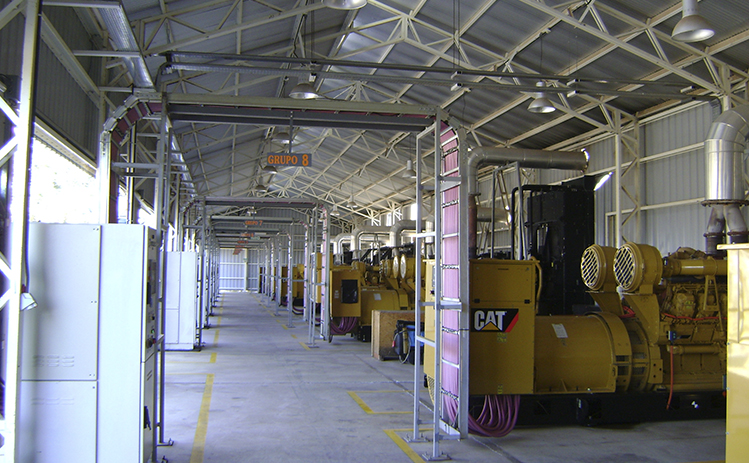

- Planta de Generación (Power House), instalación de 5 equipos motogeneradores Caterpiller, con sus correspondientes sistemas de enfriamiento y coneccionado eléctrico
